ZIDNA OBLOGA
ZO 50 – PR 3.5
Ukupna debljina zidne obloge – cca 50 mm
- Akustična ploča 12.5 mm
- Prigušna membrana Isoroll ili sl. 5mm
- Vidiwall ploča 12.5mm
- Zvučna izolacija AIT PR 3.5mm
Postojeći zid se najpre oblaže zvučnom izolacijom AIT PR 3.5 debljine 20mm

Slika br. 1 – Zvučna izolacija AIT PR 3.5

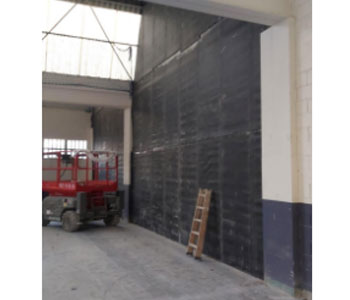

Slika br. 2 – Izgled zida obloženog membranom AIT PR 3.5
Po obimu se zatim postavlja antivibraciona dihtung traka. Pogledati Detalj A.
Preko postavljene izolacije PR 3.5, šrafe se zatim specijalne Gips fazer ploče tipa Vidiwall debljine 12.5mm. Slika br. 3
Slika br. 3 – Vidiwall ploče tiplovane u zid preko izolacije PR 3.5
Poželjno je da se ove ploče dugačkim fasadnim tiplovima vežu za masivni zid ili da se samoreznim vijcima vežu kroz gipsane ploče lake pregrade u postojeću konstrukciju zavisno od čega je postojeći zid. (Slika br. 3)

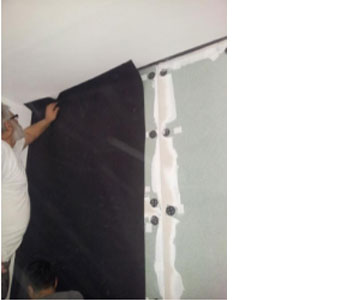

Preko Vidiwall ploča postavlja se soj prigušne membrane Isoroll, D-PACT, Impactodan ili sl. (Slika br. 4)
Slika br. 4 – Postavljanje prigušne membrane

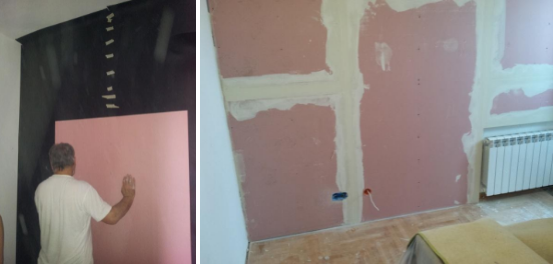

Na kraju se postavlja završni sloj Akustičkih gips ploča debljine 12.5mm koje se bandažiraju ( Slika br. 5)
Slika br. 5-Postavljanje drugog sloja ploča i obrada spojeva
NAPOMENA:
Boja akustičkih ploča može se razlikovati u odnosu na boju prikazanu na fotografiji br. 4.
Zvučno izolaciona traka se prepušta tako da prva akustična ploča legne kompletnom debljinom preko trake a da završna ploča legne na dihtung traku jednom polovinom svoje debljine dok se preostala šupljina po obodu popunjava akustičkim gitom. Pogledati Detalj A na donjoj slici:

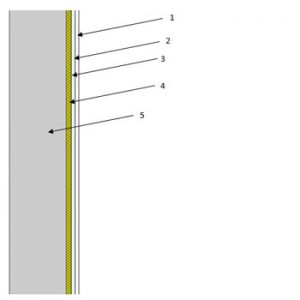

DETALJ A (Izvodjenje spoja zidne obloge sa okolnim pregradama)
1. Zvučno izolaciona traka
2. Prvi sloj gipsa
3. Drugi sloj gipsa ( izedju slojeva gipsa postoji i prigušna membrana )
4. Akrilni git
5. Masivni zid, plafon ili pod

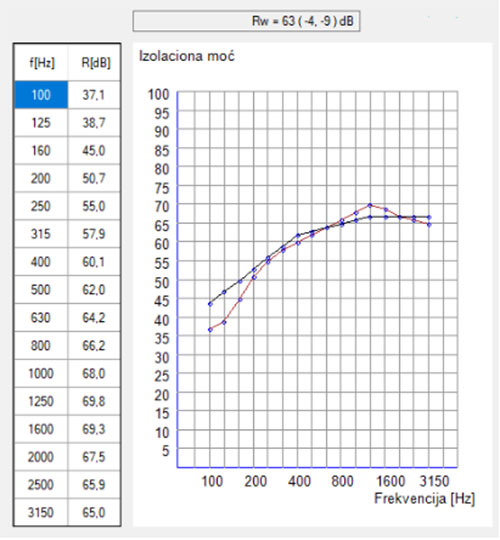

EFIKASNOST OBLOGE ZO 50 – PR 3.5
Računska zvučna izolaciona moć zidne obloge ZO 50 – PR 3.5 u sadejstvu sa postojećim zidom od šupljeg bloka debljine 19cm obostrano malterisanog slojem maltera od 15mm.
Realno očekivani indeks gradjevinske zvučne izolovanosti Rw’ = 54-56 dB
NAPOMENA:
Za još bolja svojstva izolacije izmedju gipsanih ploča se može dodati i sloj specijalne viskoelastične zvučne membrane Lamix ili sl. što povećava izolaciju zvuka za 4-6 dB a debljinu zidne obloge za dopunskih 5mm.

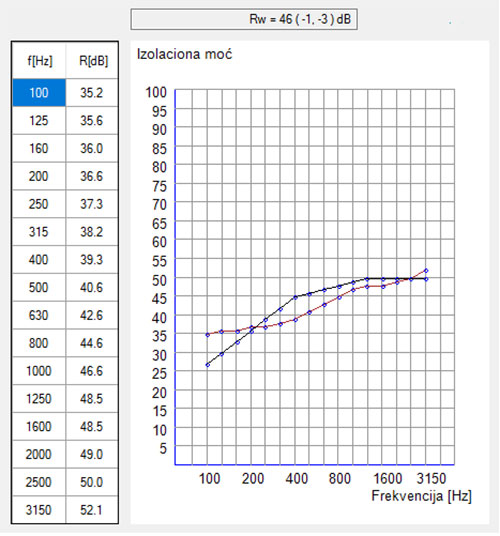

ZVUČNA IZOLACIJA ZIDA OD ŠUPLJEG BLOKA BEZ ZIDNE OBLOGE
NAPOMENA:
Prikazane vrednosti zvučne izolacije služe za medjusobnu komparaciju različitih sistema. Stvarne vrednosti koje će se ostvariti na objektu mogu značajno odstupati od ovih vrednosti u zavisnosti od postojanja bočnog provodjenja, zvučnih mostova, nivoa apsorpcije kao i nivoa pozadinske buke.
